气动试压泵( 　

气动试压泵

点击数：3822 录入时间：2014年3月14日

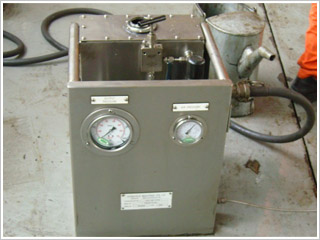

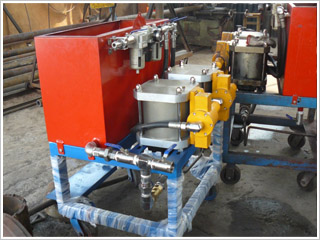

气动试压泵
本实用新型属于测试装置技术领域，公开了一种用于测试容器耐压参数的气动试压泵。构成该气动试压泵的技术方案为：包括设置有活塞、塞柱气缸和柱塞缸，柱塞缸端部设置有进水阀和出水阀，汽缸两端通过换向阀与高压气源连通；其中出水阀与压力测试机构连接。解决了目前气动试压泵构成元件复杂、需要大功率的动力匹配而造成在使用过程中存在易发生故障的缺陷。该气动试压泵具有使用条件不受限制、使用方便和结构简单的特点。
气动试压泵是根据气动试压装置的工作原理研制而成的一种试压装置。它是使用压缩空气为动力源，以气动泵为压力源，输出液压力与气源压力成比例。通过对气源压力的调整，便能得到相应的液压力。当气压力与液压力平衡时，气动泵便停止充压，输出液压力也就稳定在预调的压力上，通过控制进气量大小，从而控制升压速度。因而具有防爆、输山压力可调、升压速度可控、体积小、重量轻、操作简单、性能可靠、适用范同广等特点。它特别适用于油田钻采工程的防喷设备、阀门、管道、连接件、压力容器等受压设备的高压和超高压试压检验。同时也适合科研、检验部门作检测工具。气动试压泵主要用于石油化工工程的防喷器、阀门、管道、锅炉等一切承压容器进行液体试压检测。(泵可作防喷器控制系统中压力源)。气动试压泵是我公司根据从国外引进的气动试压装置的工作原理，结合我国的实际情况研制而成的一种新型试压装置。它是使用压缩空气动力源，以气动泵为压力，输出液压力与气源压力成比例。通过对气源压力的调整，便能得到相应的液压力。当气压力与液压力平衡时，气动泵便停止充压，输出液压力也就稳定在预调的压力上，通过控制进气量大小，从而控制升压速度。因而具有防爆、输出压力可调、升压速度可控、体积小、重量轻、操作简单、性能可靠、适用范围广等特点。它特别使用于油田钻采工程的防喷设备、阀门、管道、连接件、压力容器等受压设备的高压和超高压试压检验。同时也适合科研、检验部门作检测工具。
水压试验设备，能够满足钻井防喷器、采油（气）树和井口装置、节流和压井管汇等产品的出厂检验，并同时能够满足上述产品的功能试验。设备遵循标准和要求。
试验标准
1、SY/T5053.1～2000防喷器及控制装置；
2、SY/T5127～2002井口装置和采油树规范；
3、API Spec 16A/ISO 13533钻通设备规范
4、API Spec 16C节流和压井管汇；
5、API Spec 6A/ISO 10423采油树和井口装置；
6、公共安全行业标准及公安部对安全防范工程管理要求。
设备特点
1、采用水或油作为试压介质，可以实现35MPa-280MPa之间不同压力等级的水压试验。

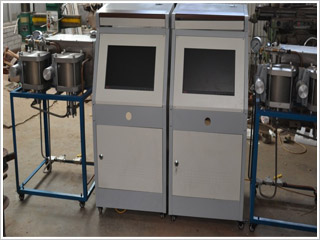

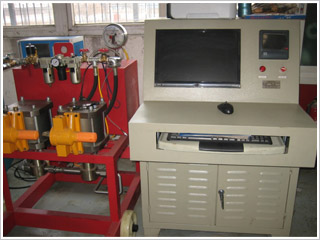

2、整个试验过程全部电脑自动控制，所有的试验设定和操作都可在自动控制台完成，也可以手动远程单独控制各个阀门，实现全方位试压的无人现场。
3、计算机自动生成压力、时间曲线，实时显示，并将各种数据存储，随时可打印出中英文检验报告。
4、对试验对象全方位监控，全过程录像数据压缩存盘。
5、计算机自动卸压和手动卸压双重卸压装置，更加安全可靠。
6、整套设备技术成熟，国内多家公司已经安全使用多年。
7、设备核心部件气体增压泵和高压阀门、管道全部为美国进口产品，安全可靠。
8、电气控制部分遵循电器行业标准，采用知名品牌工控计算机和数据采集卡，控制性能稳定，数据真实可靠。

常规产品参数表

型号

气动泵配备

气源调定
压力（MPa）

额定工作压力
（MPa）

自动记录
打印仪

重量（Kg）

QY140

1:51   1台
1:236 1台

0.7

32
140

无

150

QY140J

1:51   1台
1:236 1台

0.7

32
140

1台

150

QY140AJ

1:51   2台
1:236 2台

0.7

32
140

1台

215

返回上页录入时间：2014-3-14 【打印此页】

型号	气动泵配备	气源调定压力（MPa）	额定工作压力（MPa）	自动记录打印仪	重量（Kg）
QY140	1:51 1台 1:236 1台	0.7	32 140	无	150
QY140J	1:51 1台 1:236 1台	0.7	32 140	1台	150
QY140AJ	1:51 2台 1:236 2台	0.7	32 140	1台	215
