型号参数：

型号	额定排出Mpa	每次流量Ml/次（毫升）		柱塞直径mm		柱塞行程	手柄最大施力 ≤N	外形尽寸（毫米）长×宽×高
		低压时	高压时	低压时	高压时
2S-SY/6.3	6.3	95	25	50	25	55	360	1016×320×992
2S-SY/16	16		14		20
2S-SY/25	25		9		16
2S-SY/40	40		5		12
2S-SY/63	63		3		10			1016×320×1043

三、基本结构简介

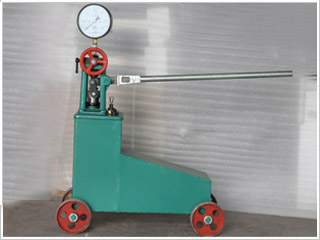

本泵结构简单，操作方便，容易掌握。是由水箱、机架、柱塞、控制器、手柄和工作接管等部件组成。如图所示。
水箱下面装有四个滚轮便于移动，水箱上面装有水缸，水缸分低压缸体，低压柱塞体和高压柱塞等部分组件构成，低压柱塞体同时又是高压缸体，内装高压柱塞，低压柱塞通过联动板手柄在工作时做往复运动，低压缸体与水箱盖制成一体，在其上面装有机架和高压缸，机架上面装有控制器，在控制器的侧面分别装有放水阀针及手轮、控制阀针及手轮和工作接管。在控制器的上方装有压力表。当试压泵工作时，可通过表针观看指示值。在机架的侧面装有手柄，联运板是用来操作低压柱塞做往复运动的。
四、使用操作
试压泵在开始使用之前，应首先进行检查调整各处的联接部件是否有松脱现象。进出水管管路是否畅通，水箱内的水是否清洁，严禁使用含有纤维泥沙杂物的污水，防止影响泵的使用性能。检查调整完毕之后，将被试压容器与工作接管接通。关闭放水阀针，打开控制阀针，然后操作手柄上下浮动，用力要均匀避免冲击，使柱塞做往复运动，把水箱内的清水经吸水管吸入低压缸，进入高压缸和控制器，由工作接管流入被试压容器，其压力值可以从压力表上读出。试压时压力应在压力表的最大指示值的2/3以内工作。最大工作压力不得超过本型号试压泵所规定的额定排出压力值。
当低压缸的压力大于0.3Mpa时，使逆流阀打开把多余的水排回水箱内。
被试压容器需要在某一压力下保留一段时间时，可拧紧控制阀手轮。关闭控制阀针，使被试压容器与泵隔绝，能够更准确的读出受压容器的压力值。在试压过程中如果发现有渗漏之处，要立即停下来进行检修工作。严禁在渗漏情况下继续加大压力使用。试压工作完毕之后，应先松开控制阀针，后松开放水针。在松开手轮时，应缓慢均匀，避免突然打开使表针受冲击而损坏。
五、维护保养
试压泵在长期不使用时，应将泵内的水放出，以免因水造成零件锈蚀损坏。并把出水口封闭起来，防止尘土入内。使用时水箱内要加入不含有纤维、泥沙等杂质的污水、水质应清洁。
在结冰温度的环境下，使用时，要在水箱内的水中加入防冻剂或配制防冻液。根据当地气温条件，以水液不结冻为适宜。
建议采用变性酒精配制防冻剂，如下：

环境温度℃	90°变性酒精%	清水%
0～-10	33	67
-10～-20	45	55
-20～-30	54	46
-30～-40	70	30
