一、概述：

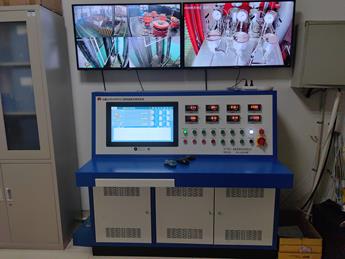

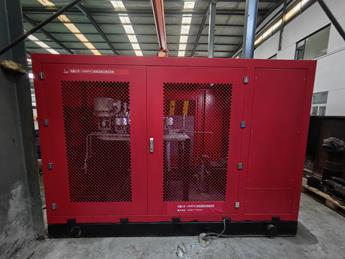

       井下工具高温高压模拟试验装置主要由海普专用压力测试系统软件、琴架式操作台、电气控制柜、高压泵、三路高温高压自控阀汇、进油过滤装置、滤油装置、井筒加热装置、液压龙门解封/坐封装置、冷却装置、不锈钢油箱、撬装式箱体等组成。

二、设备特点：

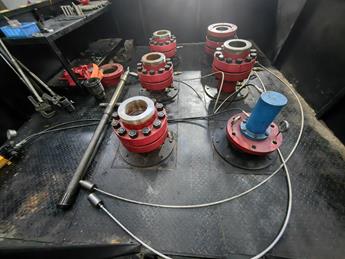

1、可同时对三工位测试工具同时进行压力测试，也可单独对各个工位测试工具独立进行压力测试，相互之间互不影响；

2、系统具备实时压力显示、温度显示、曲线显示、时间显示、工作状态显示等；

3、设置好目标压力，测试段数和保压时间等，系统自动完成升压、保压、卸压过程；

4、系统进行高压测试和保压测试可连续进行分段阶梯式连续升压，也可连续分段阶梯式降压测试，以及连续阶梯式升压/降压反复测试（部分功能选配）；

5、具有对被测工件在保压阶段保压状态作出自动判别功能；

6、压力测试装置具有记忆功能，可对测试数据进行实时储存，并实时查询、调用、打印当前或历史报表；

7、具有系统超压、故障状态反馈等状态的报警功能，操作方便、安全、可靠；

三、主要用途是通过模拟地层下的高温高压环境，对井下工具进行＊温、＊压、胶筒密封等强度测试，更好的确保工具可靠性。广泛应用于封隔器、井下工具等产品试验。

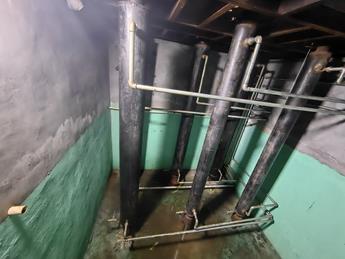

试验套管规格：4寸、4.5寸、5寸、5.5寸、7寸、9-5/8寸

介质：导热油
